Hinzufügen von generischen Attributen

In diesem Beitrag wird beschrieben, wie in der xPlanung generische Attribute hinzugefügt werden können, um diese beispielsweise für die Symbolisierung zu verwenden.

Dies erfolgt anhand einer Beispielfläche FP_Gemeinbedarf_Polgyon\Sport. Hier soll mittels eines generischen Attributs die Sportart eingetragen, und die Fläche anhand dieser symbolisiert werden können.

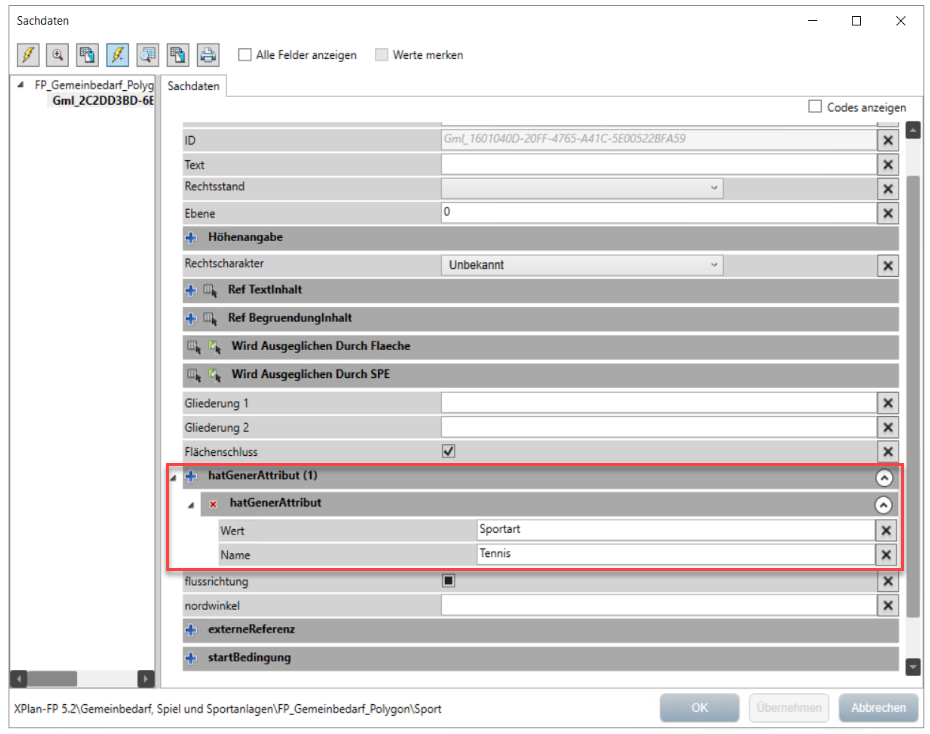

1. Für die Fläche wird zunächst im Sachdatendialog das generische Attribut mit Name 'Tennis' unter dem Wert 'Sportart' hinzugefügt und mit 'OK' bestätigt:

2. Nun wird mithilfe des xPlanung-Infodialog aus der 'geoOffice erweitert' Werkzeugleiste der Pfad für das Feld ausgelesen. Dieser Pfad muss dann im FieldValueGenerator der Konfiguration angegeben werden und setzt sich wie folgt zusammen:

Der Pfad in diesem Beispiel lautet demnach: hatGenerAttribut/XP_GenerAttribut/name

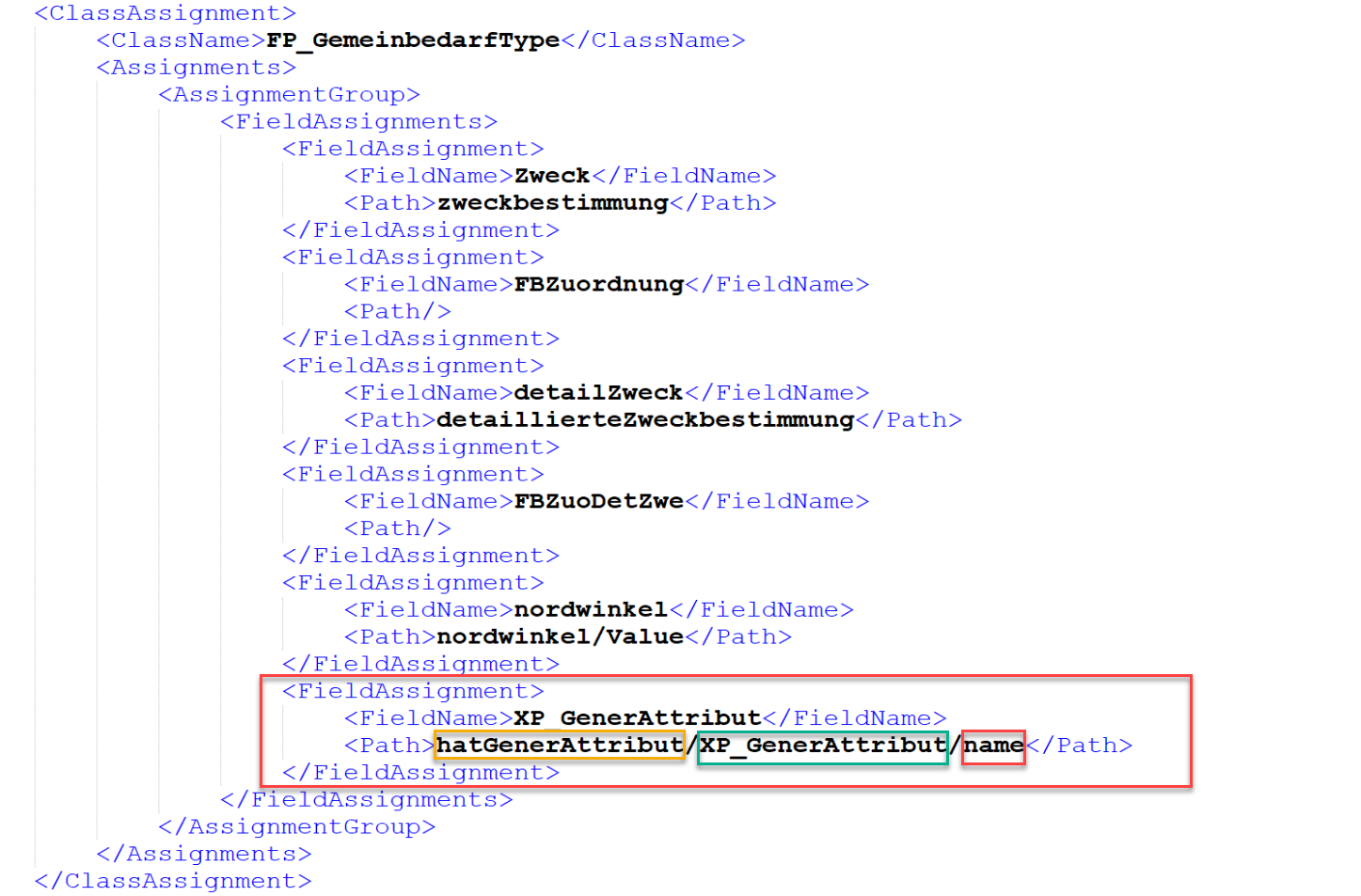

3. Das Feld muss dann in der entsprechenden xml des FieldValueGenerator der zentralen Konfiguration eingetragen werden:

Dokument speichern.

4. Projekt (.mxd) speichern, schließen und erneut öffnen.

5. 'Konfigurierte Felder hinzufügen' aus der 'xPlanung erweitert' Werkzeugleiste verwenden:

6. Falls bereits generische Attribute hinzugefügt wurden, bevor die Anpassungen im FieldValueGenerator erfolgt sind, kann das Tool 'Feldwerte von selektierten Features des aktuellen Layers berechnen' verwendet werden, um diese nachträglich in die Attributtabelle zu schreiben:

7. Die eingegebenen Attribute werden fortan in die Attributtabelle des entsprechenden Layers / Objekts geschrieben und können beispielsweise für zusätzliche Symbolisierung herangezogen werden.
