Zeichnungsrichtlinie für CAD in VertiGIS FM

Allgemeine Anforderungen

Zeichnungen sind als DXF 2000 (ANSI) oder älter zu speichern und müssen mit einem Standard CAD-Programm ohne Fehlermeldungen oder Warnungen geöffnet werden können. Der Dateiname der DXF ist frei wählbar. Sonderzeichen wie z.B.: Hochkommas, sollten aber vermieden werden.

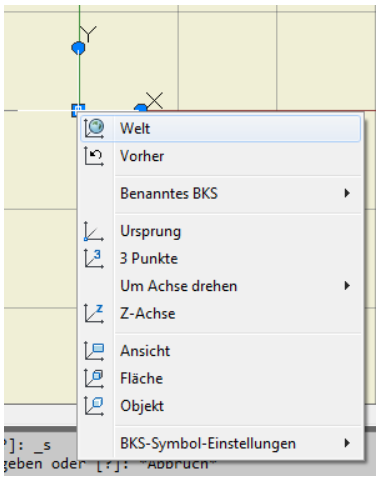

Verwenden Sie das Koordinatensystem Welt (0, 0, 0). Dies kann durch Klick auf das Koordinatensysmbol eingestellt werden:

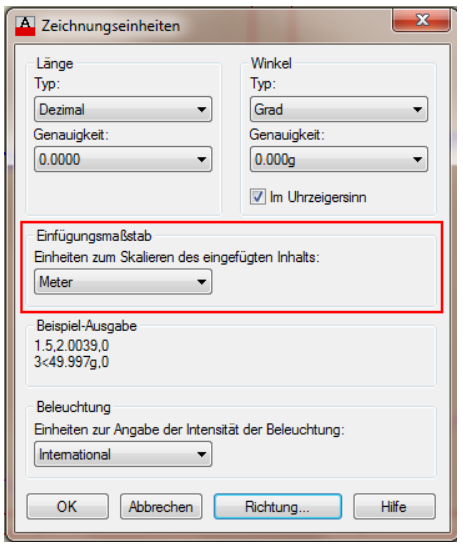

Die Einheiten der Zeichnungen sind in Meter einzustellen und die Skalierung ist zu beachten. Dies prüfen Sie unter dem Menüpunkt Einheiten:

Alle dargestellten Objekte müssen sich in einem vorgegebenen Koordinatenbereich von maximal -2000,- 2000 bis 2000,2000 befinden.

Die Erstellung der Zeichnung ist im Modellbereich vorzunehmen und zu speichern. Ansichten werden beim Import nach VertiGIS FM nicht berücksichtigt, bzw. sind diese aus der Zeichnung vor dem Import zu entfernen. Lediglich Informationen im Modellbereich werden für den Import berücksichtigt.

Die Zeichnungen sind im 2D-Format zu erstellen. Dreidimensionale Informationen können nicht verarbeitet und importiert werden. Bei der Erstellung von Plänen mit 3D-Anwendungen, ist daher zu beachten, dass die Z-Werte genau 0,00 sind. Bereits eine minimale Abweichung (0.00001) führt zu Fehlern beim Import der Zeichnung.

Layer

Auf den einzelnen Layern dürfen sich nur gleichartige Objekte befinden, Bsp.: Layer mit Linien oder Layer mit Polylinien. Diese dürfen nicht miteinander kombiniert werden.

Es gibt vorgegebene Standard-Layer mit bestimmten Objekten. Die Layerbezeichnungen sind dabei frei wählbar, sollten aber in allen Zeichnungen identisch sein.

ACAD_Raumpolygon

Der Standard-Layer "ACAD_Raumpolygon" enthält ausschließlich die Raumpolygone. Inseln werden nicht unterstützt und sind durch Stege zu ersetzen (z.B. wenn es Stützen im Raum gibt). Auf dem Layer dürfen sich keine weiteren Elemente (z.B. Linien) befinden.

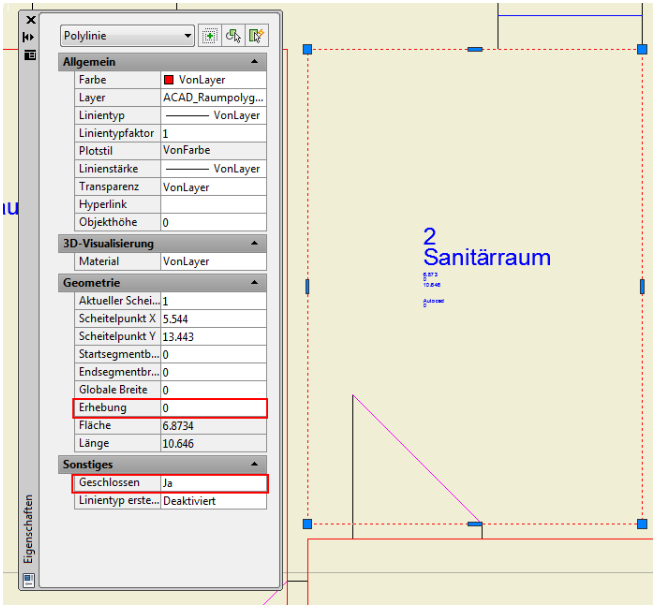

Die Raumpolygone sind geschlossene Polylinien. Nutzen Sie im AutoCAD den Befehl LWPOLYLINE. Zu beachten ist, dass die Polylinie die Eigenschaft „geschlossen“ hat und den Z-Wert 0,00 besitzt:

Das Raumpolygon stellt die Begrenzung des Raumes dar. Wenn Sie Räume mit Rundungen darstellen möchten, dann müssen diese entsprechend erfasst werden.

ACAD_Raumstempel

Jedes Raumpolygon enthält genau einen Raumstempel. Dieser liegt auf dem Standard- Layer "ACAD_Raumstempel". Auf diesem Layer dürfen keine weiteren Elemente (Linien, Polylinien …) liegen.

Alle Layer-Namen und Attribut-Namen können über die CAD-Administration geändert werden.

Der Name des Blockes ist frei wählbar, aber spezielle Sonderzeichen wie Hochkommas sollten vermieden werden. Die Attribut-Namen sind fest vorgegeben. Über diese erfolgt die Zuordnung von Informationen am Raum.

Es gibt zwei grundlegende Text-Attribute für die Raumstempel, die vorhanden sein müssen.

• RAUM
• BEZEICHNUNG

Das Attribut RAUM beinhaltet die Raumnummer, die als eindeutiger Schlüssel pro Zeichnung nur einmal vergeben werden darf. Das Attribut BEZEICHNUNG kann leer sein oder mehrfach pro Zeichnung vergeben werden (z.B. Büro). Tipp: Wenn die Raumbezeichnung nicht gefüllt wird, wird sie beim Import automatisch mit der Raumnummer gleichgesetzt.

Alle Stammdatenfelder des Raumes können über die Zeichnung eingelesen werden, wie z.B.:

• FLAECHE
• UMFANG
• DIN 277
• NUTZUNG NACH GIF
• DIN277_NUTZUNG
• BELEGUNG
• NETTOFLÄCHE AUFMASS
• MIETFLÄCHE
• RAUMHÖHE
• ZULÄSSIGE VERKEHRSLAST
• BEMERKUNG
• ANZAHL HEIZKÖRPER
• BODENBELAG
• BELEUCHTUNG
• SONNENSCHUTZ
• KLIMATISIERUNG
• VERDUNKELUNG

Die Fläche und der Umfang können, müssen aber nicht importiert werden, da diese beim Import anhand des Raumpolygones berechnet werden.

Der Raumstempel ist immer eine Blockreferenz, die nur aus den o.g. Attributen besteht. Es dürfen keine anderen Elemente im Stempel eingebunden werden. Jeder Raumstempel wird genau einem Polygon zugeordnet. Dabei liegt der Einfügepunkt des Stempels immer innerhalb des Polygons. Der Raumstempel muss den Z-Wert 0,00 besitzen, da er sonst nicht ausgelesen werden kann.

ACAD_Geschoss

Der Standard-Layer "ACAD_Geschoss" ist für das Geschosspolygon vorgesehen. Dieser Layer beinhaltet genau eine Polylinie ohne Stempel.

Aus dem Polygon wird die Brutto-Grundfläche in VertiGIS FM berechnet.

Bei Bedarf können diese Standardlayer angepasst werden. Eine Beschreibung entnehmen Sie bitte dem Handbuch oder wenden Sie sich an den Support.

User-Layer (Benutzerspezifische Layer)

Sie können bei Bedarf weitere Layer anlegen. Auf diesen speziellen Layern dürfen sich nur gleichartige Objekte befinden, Bsp.: Layer mit Linien oder Layer mit Polylinien. Diese dürfen nicht miteinander kombiniert werden.

Folgende Objekte können übernommen werden (In Klammern finden Sie den entsprechenden Befehl im AutoCAD):

• Linien (LINE)
• Polygone (LWPOLYLINE)
• Texte (TEXT und MTEXT)
• Kreise (CIRCLE)
• Bögen und Bogenteile (ARC)
• Ellipsen und Ellipsenteile (ELLIPSE)

Diese Objekte können ohne Auflösung direkt importiert werden. Der Viewer stellt diese Objekte in Ihren Farben und Linienstärken wie in der Zeichnung angelegt dar. Spezielle Linientypen (z.B. gestrichelt) werden nur näherungsweise umgesetzt. Daher kann es zu einer abweichenden Ansicht im Viewer kommen.
