Ausgangssituation/ Problembeschreibung

Wenn Sie in VertiGIS FM die CAD-Funktion erfolgreich eingebunden haben und (teilweise) keine Geräte-/ Inventarsymbole im Graphik Viewer dargestellt bekommen, dann kann das mehrere Ursachen haben.

Ursachen

Gründe für das nicht vorhandene Symbol kann beispielsweise sein:

• fehlende / fehlerhafte Verortung der Geräte / der Inventare
• die Bilder der Symbole sind nicht am entsprechenden Objekt hinterlegt (als Dokument / Bild entweder direkt am Objekt > Sektion Dokumente oder an der Ausführung)
• Sind teilweise Symbole sichtbar, kann das an dem Status der Räume liegen (Nutzungsende erreicht / ausgemustert).

Anm.: Das Nutzungsende an den Räumen kann unter Umständen durch einen nachträglichen CAD-Import eingetragen worden sein. Bspw. wenn in VertiGIS FM ein Raum existiert hat, der nicht in der CAD vorhanden war, dann bekommt dieser ein Nutzungsende und wird ausgemustert. Dieses Fallbeispiel kann in der Praxis auftreten, wenn Sie zunächst Räume per Importliste in das System importieren / manuell erfassen und später CAD-Pläne am Geschoss einspielen. Wenn dabei jedoch unterschiedliche Raumnummern verwendet werden (CAD vs. VertiGIS FM), legt VertiGIS FM für jede neue Raumnummer einen entsprechenden neuen Raum an. Ist ein Objekt am ursprünglichen Raum, welcher nun ausgemustert ist, verortet, wird das Symbol nicht mehr dargestellt.

Lösungen

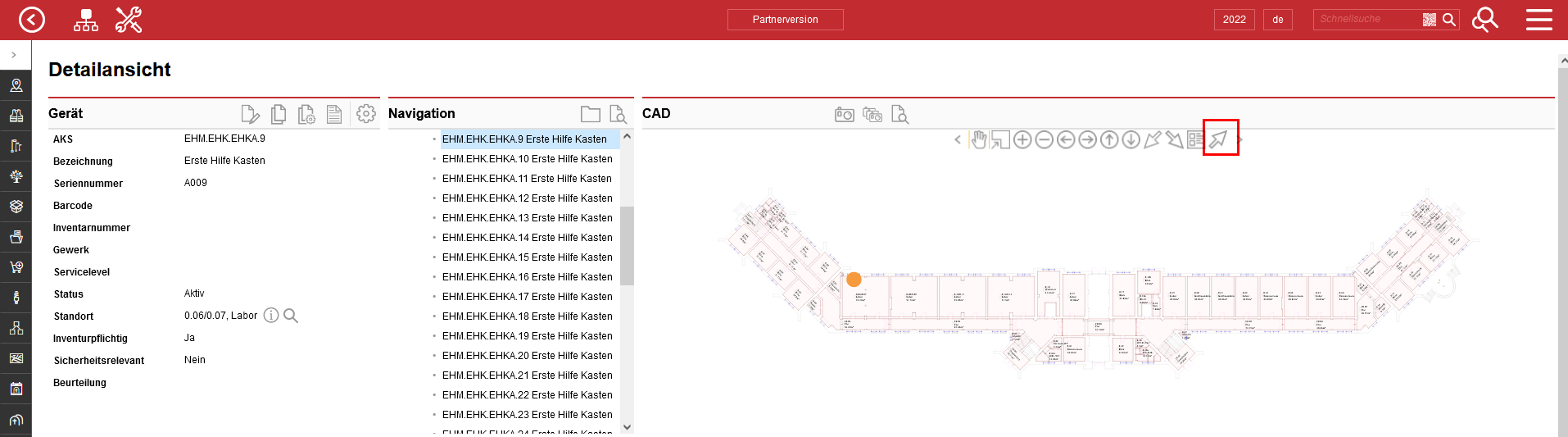

Die Verortung von Geräten / Inventaren erfolgt an der Detailansicht des Geräts/Inventar im Graphik Viewer:

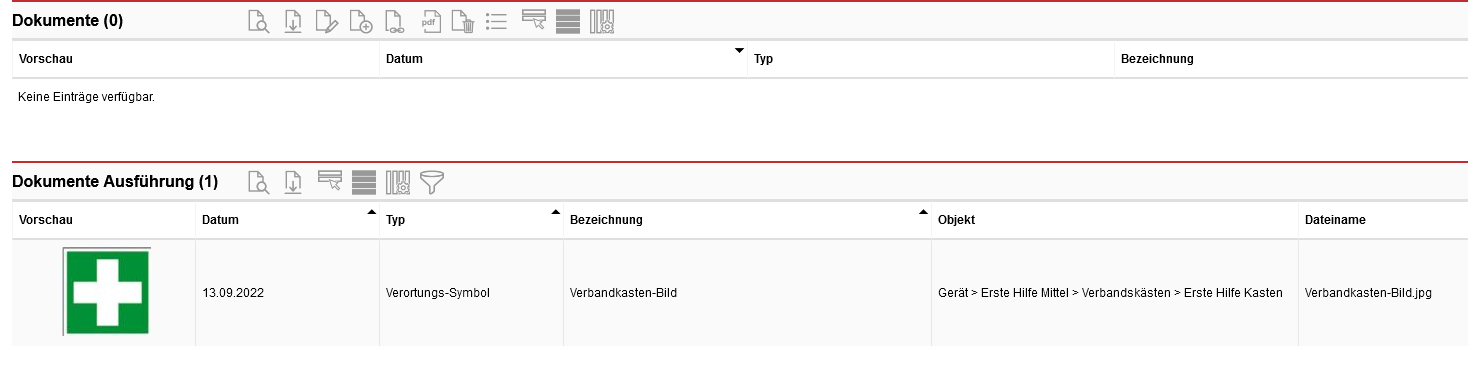

Dokumente / Bilder hinterlegen Sie am entsprechenden Objekt in der Detailansicht in der Sektion "Dokumente" oder Sektion "Dokumente Ausführung" oder in der TGA-Struktur an der Ausführung in der Sektion Dokumente:

Das Nutzungsende am Raum legen Sie in der Detailansicht des Raums fest. Gehen Sie dazu in den Bearbeitenmodus > Feld Nutzungsende.

Ist das Nutzungsende nachträglich / fälschlicherweise über einen CAD-Import am Raum hinterlegt worden, zu dem auch Geräte / Inventare verortet sind, gehen Sie bitte wie folgt vor:

• CAD am Geschoss löschen
• falsche Räume löschen (in VertiGIS FM)
• CAD eventuell anpassen mit passenden Nummern (Bezeichnung ist nicht entscheidend für den Import)
• CAD neu importieren

Zusätzlicher Hinweis: Um generell Symbole im Graphik Viewer sehen zu können, muss am Geschoss im Feld "Auswertung" der Wert 'Alle Objekte mit CAD-Verortung' hinterlegt sein.
