Automatische Beschriftung von UT-Features (mit Annotations)

Ein neu erzeugtes UT-Feature (Netz- / Trassenpunkt, Leitung, Trassenachse), dessen Featureklasse
das UT-Tag  CS_CREATE_ANNO trägt, wird automatisch mit einer Annotation beschriftet.

In diesem Fall werden bei der Featureerzeugung automatisch für alle Annotationklassen, die mit dieser Featureklasse verbunden sind und die Definitionsabfrage erfüllen, Beschriftungen erzeugt.

Wenn einzelne Annotationclasses von dieser automatischen Beschriftung ausgenommen werden sollen, so ist für diese in den Eigenschaften der Annotationfeatureklasse im Feld UTAnnotationClass der Wert NO_CS_CREATE_ANNO einzutragen.

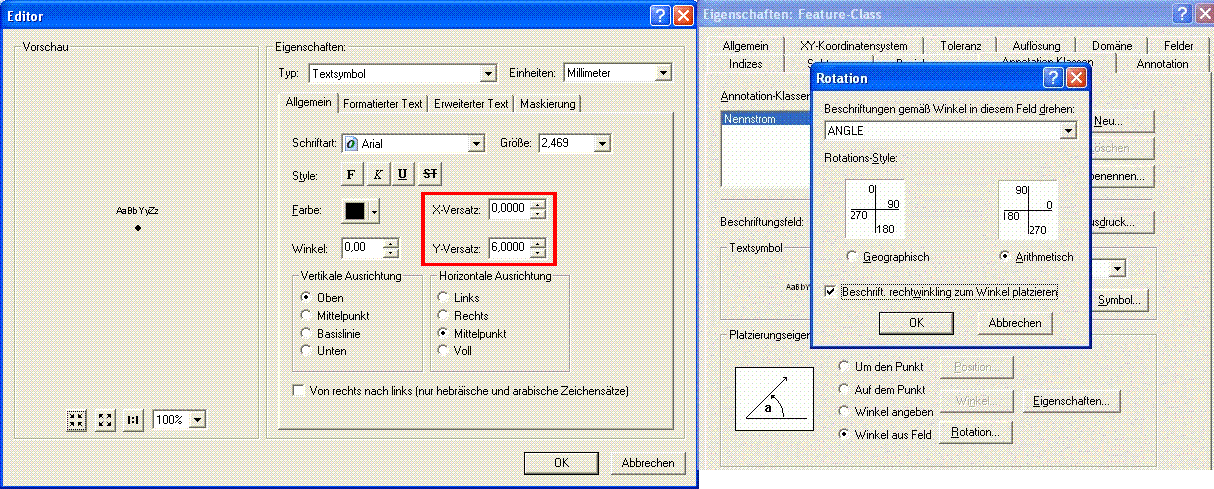

Beim automatischen Erzeugen müssen die Symbol-Parameter X-Versatz, Y-Versatz sowie ggf. der Drehwinkel gesetzt werden, damit die Positionierung richtig erfolgt:
