DXF-Import Protokoll Fehler "Attribut GEBMANOPATH : ID für dieses Geschoss unbekannt"

Problem

CAD-Pläne die aus dem ProOffice exportiert werden (DXF-Download) enthalten bei den Raumstempeln das Raumattribut GEBMANOPATH. Beim Import dieser Pläne in eine andere Datenbank bzw. anderes Geschoss kommt es zum Importfehler, z.B.:

# Fehler 1 # Attribut GEBMANOPATH : ID für dieses Geschoss unbekannt

OPath/Raumnummer/X/Y : 2F4@101185/EG01-15/> _ray 1.52, 19.17

Ursache

Das Raumattribut GEBMANOPATH wird von VertiGIS FM zur eindeutigen Raum-Identifikation generiert, so dass sie Geschoss- und Datenbankspezifisch identifizierbar bleiben.

Der Fehler tritt auf, wenn die Zeichnung nicht in die selbe Datenbank eingespielt wird, aus der sie auch kommt, bzw. nicht in das selbe Geschoss (auch wenn es gelöscht und neu erstellt wurde). Dann stimmen die Gebmanopath-Nummern nicht überein mit denen, die schon vorher mal in die Datenbank durch CAD-Import eingespielt wurden.

Lösung

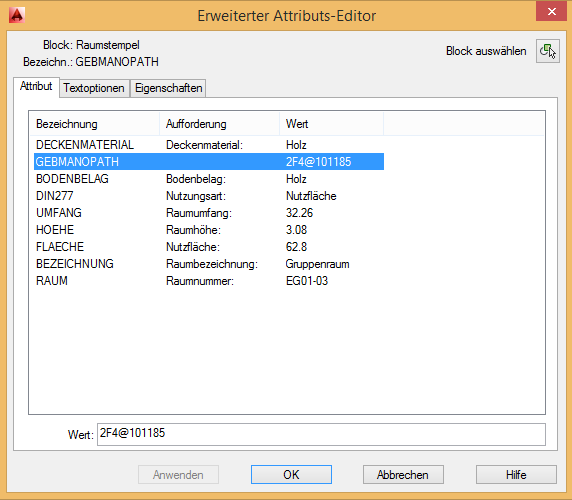

Um den Fehler zu beheben ist es notwendig, die Attribute zu löschen. Dazu im CAD-Programm alle Raumstempel auswählen und den Gebmanopath aus allen Raumstempeln herauslöschen (über rechte Maustaste > Schnellsuche > Auswahl: Layer, Layer: Raumstempel).


Dann kann die Zeichnung wieder importiert werden.
