Capture à l'échelle

Pourquoi changer d'échelle ?

Les données d'inventaire (= documentation "précise") sont généralement capturées à une échelle de 1:500 (ou plus petite).

Pour des raisons de visibilité, les faisceaux de conduites sont représentés de manière étalée (et ne sont donc plus représentés avec précision).

Dans les zones densément construites (centres-villes), l'espace disponible dans les rues/voies ne suffit souvent pas pour tout dessiner à l'échelle de saisie normale.

C'est pourquoi l'échelle de détection est encore réduite dans ces zones.

Les échelles de saisie supplémentaires habituelles pour les plans au 1:500 sont les suivantes :

• 1:250
• 1:125
• 1:100
•

Comment la mise à l'échelle est-elle effectuée ?

L'échelle de capture est définie dans une liste de sélection sur la barre d'outils "UT Objet Géométrie".

Être mis à l'échelle de manière dynamique via la vue (TOC)

• la taille des symboles (fonctions Point)
• la largeur des lignes et les motifs de lignes

En modifiant la valeur de l'attribut REFSCALE, il est possible de modifier ultérieurement l'échelle de certaines fonctions de ces classes.

Pour cela, la symbologie doit être paramétrée en conséquence dans les layers :

• Largeur / motif de ligne : prévoir une couche séparée pour chaque échelle de saisie - ou vivre avec des valeurs intermédiaires appropriées et réduire ainsi le nombre de couches (performance !).

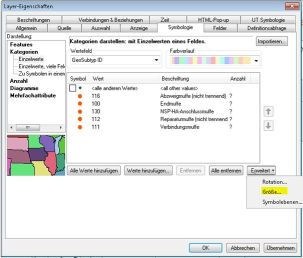

• Taille des symboles : contrôle via "Avancé ... Taille".

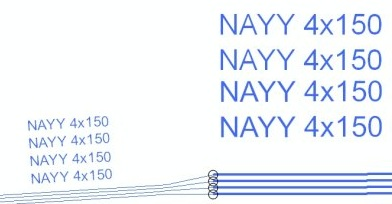

Les fonctions de génération d'UT génèrent des données de taille calculée :

• Distances pour les lignes parallèles (lignes multiples)
• largeur de dépassement latéral des tubes de protection
• hauteur du texte des inscriptions

Ces features ne changent pas automatiquement/postérieurement si REFSCALE est modifié.



---

En outre, AUCUNE mise à l'échelle ou redimensionnement n'a lieu pour les autres features.
Pour la mise à l'échelle des dimensions, des définitions supplémentaires doivent être effectuées.

Plus d'informations:

UT Editor User Guide: Editing depending on scale (reference scale)

UT Editor Adminstrator Manual: Adapting Edit Scale
