Annotation automatique des fonctions UT (avec annotations)

Une fonction UT nouvellement créée (point de réseau / de tracé, ligne, axe de tracé) dont la classe de fonction est porte la balise UT  UT CS_CREATE_ANNO, est automatiquement étiquetée avec une annotation.

Dans ce cas, lors de la création de la fonction, des annotations sont automatiquement créées pour toutes les classes d'annotation liées à cette classe de fonction et répondant à la requête de définition.

Si certaines annotationclasses doivent être exclues de cette annotation automatique, il convient de saisir pour elles la valeur NO_CS_CREATE_ANNO dans le champ UTAnnotationClass des propriétés de la classe de fonctions d'annotation.

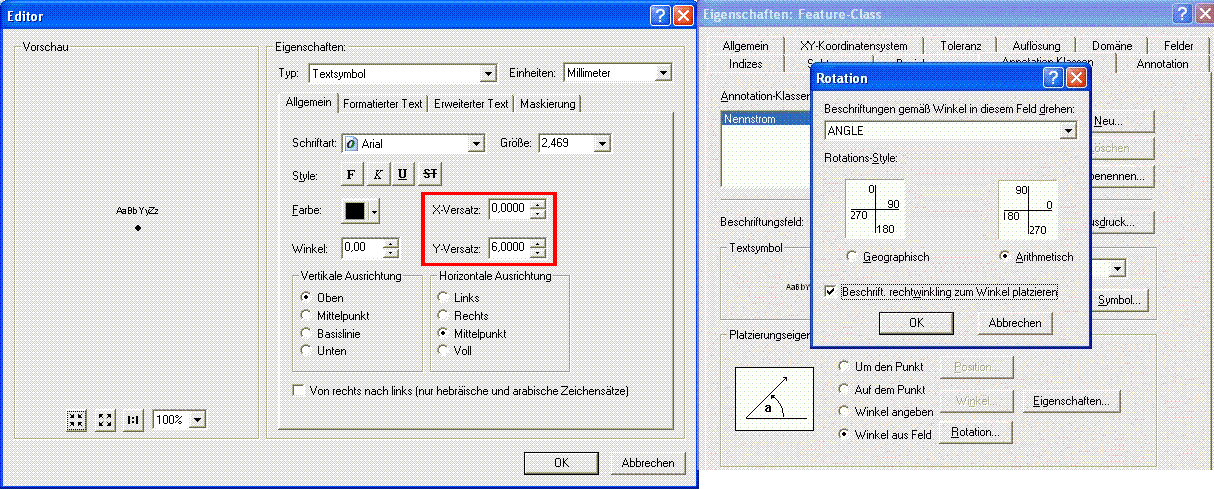

Lors de la création automatique, les paramètres de symbole décalage X, décalage Y ainsi que, le cas échéant, l'angle de rotation doivent être définis afin que le positionnement s'effectue correctement :
