Personnalisation de la police et du formatage pour les regards standards

L’étiquette du regard  AWKT_SCHACHT comprend par défaut la désignation, la hauteur du couvercle, la hauteur du radier ainsi que les hauteurs d’entrée et de sortie.

Cette étiquette est appliquée exclusivement aux sous-types 1 (regard standard) de la table AWK_ABWASSERKNOTEN.

Problème

Dans certains cas, le formatage de l’étiquette n’est pas affiché correctement. Cela est généralement lié à l’utilisation des balises de formatage de texte ArcGIS, qui sont également utilisées dans GEONIS. Par défaut, la formule suivante est utilisée dans le modèle de données GEONIS pour créer les étiquettes des regards :

%If([BEZEICHNUNG]<>%Null();<FNT name="Arial Bold Italic" size="11"><UND>[BEZEICHNUNG]</UND></FNT>;)

Cette formule est enregistrée dans GEONIS Administrator dans les relations d’objets sous le nom Kbezeichnung.

Cause

Selon les paramètres linguistiques du système d’exploitation ou les polices installées, ArcMap ne reconnaît pas la police spécifiée. Par exemple, la police "Arial Bold Italic" n’est pas reconnue si la police allemande correspondante "Arial Fett Kursiv" est présente, et la police standard "Arial" est utilisée à la place.

Solution

Si le marquage est affiché de manière incorrecte ou si un ajustement général du formatage est souhaité, il est recommandé de configurer la formule indépendamment des paramètres linguistiques. Pour cela, la police "Arial" peut être utilisée :

%If([BEZEICHNUNG]<>%Null();<FNT name="Arial" size="11"><UND>[BEZEICHNUNG]</UND></FNT>;)

Si le numéro du regard doit être formaté davantage (par exemple en gras et italique), cela peut être réalisé avec les balises supplémentaires <ITA> et <BOL> :

%If([BEZEICHNUNG]<>%Null();<FNT name="Arial" size="11"><BOL><ITA><UND>[BEZEICHNUNG]</UND></ITA></BOL></FNT>;)

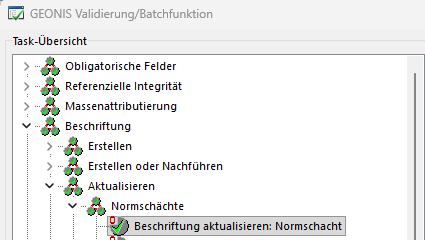

Après modification de la formule, tous les nouveaux marquages recevront le format mis à jour. Les marquages existants peuvent être mis à jour via la validation Mettre à jour les marquages : regard standard :

Interfaces

À partir de la version 2023.0.8 de GEONIS Siedlungsentwässerung, aucune modification de l’interface (FME Workspace) n’est nécessaire.

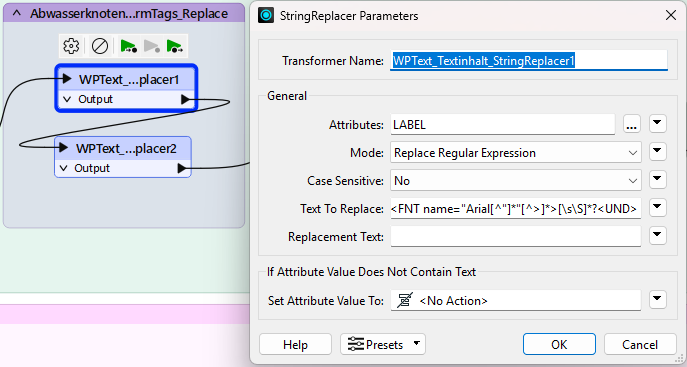

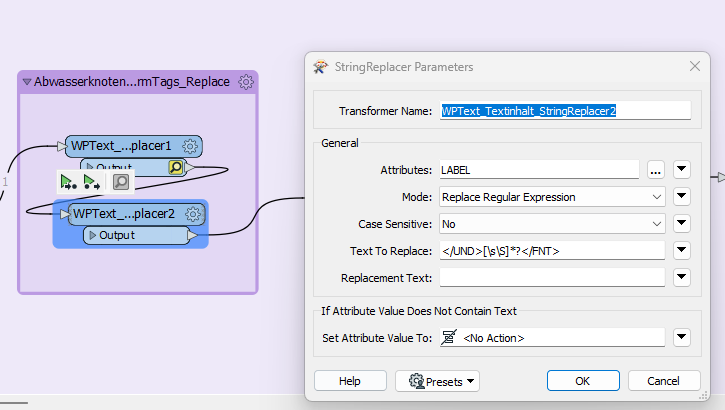

Dans les interfaces Interlis de GEONIS, les balises de formatage sont supprimées lors des exportations. Si ces balises sont modifiées, il faut s’assurer que l’interface les supprime correctement. Pour les exemples présentés ici, les transformateurs WPText_Textinhalt_StringReplacer1 et WPText_Textinhalt_StringReplacer2 dans le FME Workspace doivent être configurés comme suit :

Text To Replace : <FNT name="Arial[^"]*"[^>]*>[\s\S]*?<UND>

Text To Replace : </UND>[\s\S]*?</FNT>

Informations complémentaires

VertiGIS choisit délibérément de ne pas modifier la formule dans la version standard, car cela pourrait avoir des effets inattendus pour les clients dans l’affichage. De plus, nous recommandons de n’apporter des modifications que si la police et le formatage des regards ne correspondent pas aux attentes.
