Anpassung Schriftart und Formatierung bei Normschächten

Die Schachtbeschriftung  AWKT_SCHACHT besteht standardmäßig aus Bezeichnung, Deckelhöhe, Sohlenhöhe sowie Ein- und Auslaufhöhen.

Diese Beschriftung wird ausschließlich auf den Subtypen 1 (Normschacht) der Tabelle AWK_ABWASSERKNOTEN angewendet.

Problem

In einigen Fällen wird die Formatierung der Beschriftung nicht korrekt dargestellt. Dies steht in der Regel im Zusammenhang mit der Verwendung von ArcGIS Textformatierungs-Tags, die ebenfalls im GEONIS zum Einsatz kommen. Standardmäßig wird im GEONIS-Datenmodell folgende Formel zur Erstellung der Schachtbeschriftungen verwendet:

%If([BEZEICHNUNG]<>%Null();<FNT name="Arial Bold Italic" size="11"><UND>[BEZEICHNUNG]</UND></FNT>;)

Diese Formel ist im GEONIS Administrator in den Objektbeziehungen unter dem Namen Kbezeichnung hinterlegt.

Ursache

Abhängig von den Spracheinstellungen des Betriebssystems oder den installierten Schriftarten erkennt ArcMap die angegebene Schriftart nicht. So wird beispielsweise die Schriftart "Arial Bold Italic" nicht erkannt, wenn die entsprechende deutsche Schriftart "Arial Fett Kursiv" vorhanden ist, und stattdessen wird die Standardschriftart "Arial" verwendet.

Lösung

Sollte die Beschriftung fehlerhaft dargestellt werden oder eine generelle Anpassung der Formatierung gewünscht sein, empfiehlt es sich, die Formel unabhängig von den Spracheinstellungen zu konfigurieren. Hierfür kann die Schriftart "Arial" verwendet werden:

%If([BEZEICHNUNG]<>%Null();<FNT name="Arial" size="11"><UND>[BEZEICHNUNG]</UND></FNT>;)

Soll die Schachtnummer weiter formatiert werden (z. B. fett und kursiv), kann dies mit den zusätzlichen Tags <ITA> und <BOL> realisiert werden:

%If([BEZEICHNUNG]<>%Null();<FNT name="Arial" size="11"><BOL><ITA><UND>[BEZEICHNUNG]</UND></ITA></BOL></FNT>;)

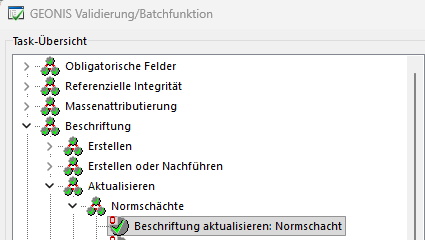

Nach Anpassung der Formel erhalten alle neu erstellten Beschriftungen die aktualisierte Formatierung. Bestehende Beschriftungen können mittels der Validierung Beschriftungen aktualisieren: Normschacht entsprechend nachgeführt werden:

Schnittstellen

Ab GEONIS Siedlungsentwässerung Version 2023.0.8 müssen keine Anpassungen an der Schnittstelle (FME Workspace) vorgenommen werden.

In den Interlis-Schnittstellen von GEONIS werden bei Exporten die Formatierungs-Tags entfernt. Werden diese angepasst, muss in der Schnittstelle sichergestellt werden, dass die Tags ordnungsgemäß entfernt werden. Für die hier aufgeführten Beispiele müssen die Transformer WPText_Textinhalt_StringReplacer1 und WPText_Textinhalt_StringReplacer2 im FME Workspace wie folgt konfiguriert sein:

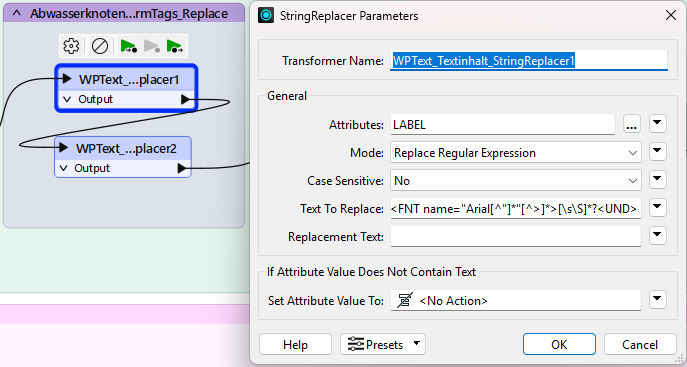

Text To Replace: <FNT name="Arial[^"]*"[^>]*>[\s\S]*?<UND>

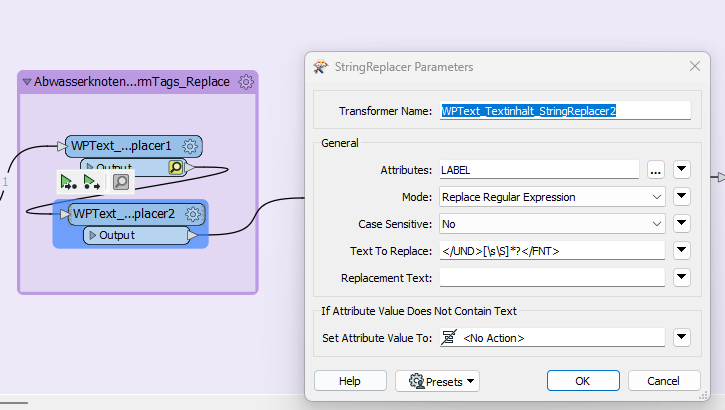

Text To Replace: </UND>[\s\S]*?</FNT>

Zusätzliche Hinweise

VertiGIS verzichtet bewusst auf eine Anpassung der Formel im Standard, da dies von Kunden unbeabsichtigte Auswirkungen in der Darstellung haben könnte. Zudem empfehlen wir, Anpassungen nur vorzunehmen, wenn die Schriftart und Formatierung bei Schächten nicht den Erwartungen entsprechen.
