Die Bereitstellung von migrierten Daten in VertiGIS Networks

Aktualisiert

Ziel

Nach erfolgter Migration von Daten (z.B. GEONIS / UT for ArcGIS) in die VertiGIS Networks Datenmodelle mithilfe der VertiGIS Networks Migration Tools sollen die migrierten Daten in die VertiGIS Networks Solutions manuell bereitgestellt werden.



Voraussetzungen

Die erforderlichen Softwarekomponenten und Systemvoraussetzungen finden Sie hier. Zusätzlich benötigen Sie:

  • einen Benutzer im Portal for ArcGIS mit dem Benutzertyp "Creator", der Rolle "Publisher" und der ArcGIS Advanced Editing Add-On Lizenz,
  • ArcGIS Pro (verbunden mit Portal for ArcGIS),
  • Utility Network Package Tools,
  • eine SQL Server-, PostgreSQL- oder Oracle-Installation mit den erforderlichen Berechtigungen zum Erstellen einer Datenbank, eines Benutzers, einer Rolle, usw.,
  • die migrierten Daten als "Asset Package",
  • die VertiGIS Networks Domain Packages und Solution Packages (Explorer, Editor, Simulator), die Ihnen von Ihren lokalen Vertriebsbeauftragten zur Verfügung gestellt wurden.



Vorbereitung

Die manuelle Veröffentlichung des "Asset Package" erfolgt über ArcGIS Pro.

  1. Im VertiGIS Networks Domain Package das Projektfile z.B. "VN_Core-DataModel.aprx" mit ArcGIS Pro öffnen.
  2. Anmeldung in Ihrem Portal for ArcGIS.

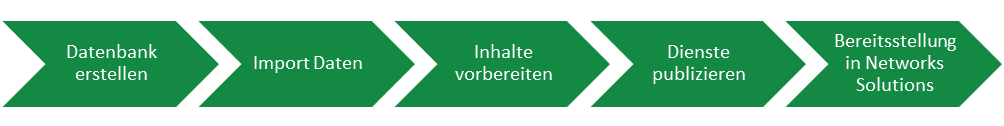

Gesamtprozess

Datenbank erstellen

Die Enterprise-Geodatenbank kann mit den folgenden Datenbankmanagementsystemen erstellt werden: Oracle, PostgreSQL und SQL Server. Diese Anleitung beschreibt die Erstellung der Geodatenbank mit SQL Server und PostgreSQL.

SQL Server

  1. Vorbereitung der Enterprise-Geodatenbank

    In diesem Schritt wird eine Enterprise-Geodatenbank sowie ein Datenbankbenutzer (Geodatabase-Administrator) erstellt.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Data Management Tools > Geodatabase-Verwaltung > Enterprise-Geodatenbase erstellen

    Parameter:

    Datenbankplattform "SQL-Server"
    Instanz z.B. server.domain.com
    Datenbank Name der DB festlegen z.B. berlin_un
    Betriebssystemauthentifizierung nicht ankreuzen
    Datenbankadministrator in der Regel "sa"
    Datenbankadministratorkennwort Kennwort festlegen
    SDE-Schema Häckchen setzen
    Geodatabase-Administratorkennwort Windows-Passwortrichtlinien zu beachten
    Autorisierungsdatei Pfad zur Datei



  2. Verbindung zur SQL-Server Enterprise-Geodatenbank mit Datenbankadministrator

    Es wird nun eine Verbindung zwischen ArcGIS und der SQL-Server Enterprise-Geodatenbank mit dem Administrator hergestellt.

    Siehe: Herstellen einer Verbindung mit Microsoft SQL Server von ArcGIS

    Katalog > Datenbanken > Rechtsklick > Neue Datenbankverbindung

    Parameter:

    Datenbankplattform "SQL-Server"
    Instanz z.B. server.domain.com
    Authentifizierungstyp "Datenbankauthentifizierung"
    Benutzername Datenbankadministrator z.B. "sa"
    Passwort das in Schritt 1 festgelegte Datenbankadministratorkennwort
    Name der Verbindungsdatei wird automatisch erzeugt, allenfalls anpassen



  3. Erstellung einer Datenbankrolle

    In Vorbereitung auf Schritt 4, der Erstellung eines Datenbankbenutzers, muss zunächst eine Datenbankrolle erstellt werden.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Data Management Tools > Geodatabase-Verwaltung > Rolle erstellen

    Parameter:

    Eingabe-Datenbankverbindung die in Schritt 2 erstellte .sde Verbindungsdatei Administrator z.B. SQLServer-servername-berlin_un(sa)
    Rolle Name der Rolle z.B. R_SDE_OWNER



  4. Datenbankbenutzer erstellen

    Ein Datenbankbenutzer mit ausreichenden Berechtigungen zum Erstellen von Daten in der Datenbank wird erstellt.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Data Management Tools > Geodatabase-Verwaltung > Datenbankbenutzer erstellen

    Parameter:

    Eingabe-Datenbankverbindung die in Schritt 2 erstellte .sde Verbindungsdatei Administrator z.B. SQLServer-servername-berlin_un(sa)
    Betriebssystemauthentifizierten Benutzer erstellen leer lassen
    Datenbankbenutzer Name festlegen z.B. berlin_un_owner
    Kennwort des Datenbankbenutzers Kennwort festlegen gemäss Windows-Passwortrichtlinien
    Rolle die in Schritt 3 definierte Rolle abfüllen z.B. R_SDE_OWNER
    Tablespace-Name leer lassen



  5. Verbindung zur SQL-Server Enterprise-Geodatenbank mit Datenbankbenutzer

    Es wird nun eine Verbindung zwischen ArcGIS und der SQL-Server Enterprise-Geodatenbank mit dem Benutzer hergestellt.

    Siehe: Herstellen einer Verbindung mit Microsoft SQL Server von ArcGIS

    Katalog > Datenbanken > Rechtsklick > Neue Datenbankverbindung

    Parameter:

    Datenbankplattform "SQL-Server"
    Instanz z.B. server.domain.com
    Authentifizierungstyp "Datenbankauthentifizierung"
    Benutzername der in Schritt 4 festgelegte Name des Datenbankbenutzers
    Passwort das in Schritt 4 erstellte Kennwort des Datenbankbenutzers
    Name der Verbindungsdatei wird automatisch erzeugt, allenfalls anpassen



  6. Verzweigungsversionierung aktivieren

    Da das Utility Netzwerk keine traditionelle Versionierung unterstützt, wird eine Verzweigungsversionierung benötigt.

    Siehe: Herstellen einer Verbindung mit einer Verzweigungsversion

    Katalog > Datenbanken > Rechtsklick auf die in Schritt 5 erstellte Datenbankverbindungsdatei des Benutzers > Geodatabase Verbindungseigenschaften > Versionierungstyp "Verzweigung" auswählen



PostgreSQL

Voraussetzung

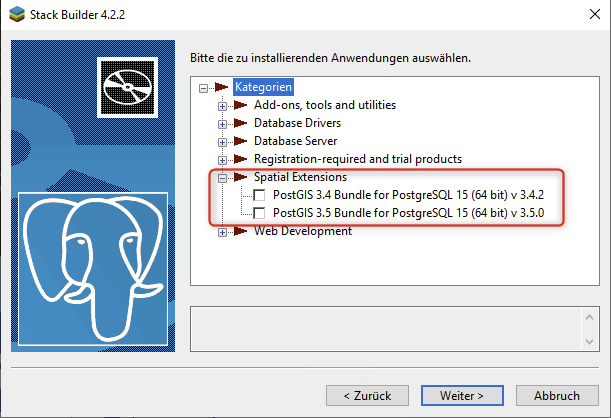

Für die Verwendung räumlicher Daten in einer PostgreSQL Datenbank ist mindestens eine der folgenden Voraussetzungen erforderlich:



  1. Vorbereitung der Enterprise-Geodatenbank

    In diesem Schritt wird eine Enterprise-Geodatenbank sowie ein Datenbankbenutzer (Geodatabase-Administrator) erstellt.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Data Management Tools > Geodatabase-Verwaltung > Enterprise Geodatabase erstellen

    Parameter:

    Datenbankplattform "PostgreSQL"
    Instanz z.B. server.domain.com
    Datenbank Name der DB festlegen z.B. berlin_un
    Datenbankadministrator in der Regel "postgres"
    Datenbankadministratorkennwort Kennwort festlegen
    Geodatabase-Administratorkennwort Windows-Passwortrichtlinien zu beachten
    Tablespace-Name kann leer bleiben
    Autorisierungsdatei Pfad zur Datei
    räumlicher Datentyp "ST_Geometry" oder "PostGIS"



  1. Verbindung zur PostgreSQL Enterprise-Geodatenbank

    Es wird nun eine Verbindung zwischen ArcGIS und der PostgreSQL Datenbank hergestellt. Hierfür wird der Benutzer "sde" (Geodatenbank-Administrator) verwendet, um in den folgenden Schritten Rollen zu erstellen und Berechtigungen einem neuen Benutzer zuweisen zu können.

    Siehe: Herstellen einer Verbindung mit PostgreSQL von ArcGIS

    Katalog > Datenbanken > Rechtsklick > Neue Datenbankverbindung

    Parameter:

    Datenbankplattform "PostgreSQL"
    Instanz z.B. server.domain.com
    Authentifizierungstyp "Datenbankauthentifizierung"
    Benutzername Datenbankadministrator "sde"
    Kennwort das in Schritt 1 festgelegte Geodatabase-Administratorkennwort
    Datenbank der im Schritt 1 festgelegte Name der DB
    Name der Verbindungsdatei wird automatisch erzeugt, allenfalls anpassen



  1. Erstellung einer Datenbankrolle

    In Vorbereitung auf Schritt 4, der Erstellung eines Datenbankbenutzers, muss zunächst eine Datenbankrolle erstellt werden.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Data Management Tools > Geodatabase-Verwaltung > Rolle erstellen

    Parameter:

    Eingabe-Datenbankverbindung die in Schritt 2 erstellte .sde Vebindungsdatei Administrator z.B. PostgreSQL-servername-berlin_un(sde)
    Rolle Name der Rolle z.B. "R_SDE_OWNER"
    Benutzer(n) erteilen oder von Benutzer(n) widerrufen "Rolle gewähren"
    Benutzername(n) kann leer bleiben



  1. Datenbankbenutzer erstellen

    Ein Datenbankbenutzer mit ausreichenden Berechtigungen zum Erstellen von Daten in der Datenbank wird erstellt.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Data Management Tools > Geodatabase-Verwaltung > Datenbankbenutzer erstellen

    Parameter:

    Eingabe-Datenbankverbindung die in Schritt 2 erstellte .sde Vebindungsdatei Administrator z.B. PostgreSQL-servername-berlin_un(sde)
    Betriebssystemauthentifizierten Benutzer erstellen kein Häkchen setzen
    Datenbankbenutzer Name festlegen z.B. berlin_un_owner
    Kennwort des Datenbankbenutzers Kennwort festlegen gemäss Windows-Passwortrichtlinien
    Rolle die in Schritt 3 definierte Rolle abfüllen z.B. R_SDE_OWNER



  2. Verbindung zur PostgreSQL Enterprise-Geodatenbank

    Es wird erneut eine Verbindung zwischen ArcGIS und der PostgreSQL Datenbank hergestellt. Die Verbindung erfolgt mit dem Datenbankbenutzer, der in Schritt 4 erstellt wurde.

    Siehe: Herstellen einer Verbindung mit PostgreSQL von ArcGIS

    Katalog > Datenbanken > Rechtsklick > Neue Datenbankverbindung

    Parameter:

    Datenbankplattform "PostgreSQL"
    Instanz z.B. server.domain.com
    Authentifizierungstyp "Datenbankauthentifizierung"
    Benutzername der in Schritt 4 festgelegte Name des Datenbankbenutzers
    Kennwort das in Schritt 4 erstellte Kennwort des Datenbankbenutzers
    Datenbank der im Schritt 1 festgelegter Name der DB
    Name der Verbindungsdatei wird automatisch erzeugt, allenfalls anpassen



  1. Verwzeigungsversionierung aktivieren

    Da das Utility Netzwerk keine traditionelle Versionierung unterstützt, wird eine Verweigungsversionierung benötigt.

    Siehe: Herstellen einer Verbindung mit einer Verzweigungsversion

    Katalog > Datenbanken > Rechtsklick auf die in Schritt 5 erstellte Datenbankverbindungsdatei des Benutzers > Geodatabase Verbindungseigenschaften > Versionierungstyp "Verzweigung" auswählen



Import Daten

  1. ArcGIS Utility Network in Enterprise-Geodatenbank anlegen

    Bevor die Datenbank mit dem Inhalt des Asset Package befüllt werden kann, wird die Datenbankstruktur des ArcGIS Utility Network angelegt.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Utility Network Package Tools > Stage Utility Network

    Parameter:

    Target Geodatabase Verbindungsdatei des Benutzer z.B. SQLServer-servername-berlin_un(berlin_un_owner) / PostgreSQL-servername-berlin_un(berlin_un_owner)
    Service Territory Feature Class Feature Class des Asset Package
    Feature Dataset Name z.B. UtilityNetwork
    Utility Network Name z.B. UtilityNetwork



  1. Inhalt des Asset Package in die Enterprise-Geodatenbank befüllen

    Geoverarbeitungswerkzeug: Geoverarbeitung > Utility Network Package Tools > Asset Package > Apply Asset Package

    Die Dauer dieses Prozesses hängt von der Datenmenge ab und kann von einigen Minuten bis Stunden dauern. Über die Benutzeroberfläche werden nur wenige Informationen zum Fortschritt des Prozesses angezeigt.

    Parameter:

    Asset Package Pfad zu Asset Package
    Domain networks to apply Domains ankreuzen
    Input Utility Network Utility Network muss aus der Enterprise-Geodatenbank (via Verbindungsdatei des Benutzers) ausgewählt werden.
    Load data selektieren



  1. Verzweigungsversionierung aller Feature Datasets aktivieren

    Siehe: Herstellen einer Verbindung mit einer Verzweigungsversion

    Katalog > Datenbanken > Datenbankverbindungsdatei des Benutzers aufklappen > Rechtsklick Feature Dataset > Eigenschaften > Verwalten >  Versionierungstyp "Verzweigung"



  1. Netzwerk-Topologie aktivieren

    Um die Netzwerk-Features verfolgen sowie die Netzwerkschemas anzuwenden und damit Dirty Areas zur Validierung des Netzwerks erstellt werden, muss die Netzwerk Topologie aktiviert sein.

    Geoverarbeitungswerkzeug: Geoverarbeitung > Utility Network Tools > Administration > Netzwerk-Topologie aktivieren

    Parameter:

    Eingabe-Versorgungsnetz Datei des Versorgungsnetz aus der Enterprise-Geodatenbank (via Verbindungsdatei des Benutzers)



  1. ArcGIS Pro Projekt speichern und schliessen



Inhalte für das Publizieren vorbereiten

  1. File Geodatabase (.gdb) umbenennen

    Dieser Schritt ist erforderlich, damit die Funktion von ArcGIS Pro "reparieren" der Datenquellen der Publisher Map angestossen wird. Sobald im nächsten Schritt für den ersten Layer (Ausrufezeichen klicken) die korrekte Datenquelle zur Enterprise-Geodatenbank gesetzt wurde, werden die korrekten Datenquellen für alle Layer (mit Ausrufezeichen) in der Karte übernommen.



  2. ArcGIS Pro Projekt wieder starten



  3. Publisher Map und Consumer Map(s) in dem Projekt öffnen

    Die Symbolisierung der Consumer Map(s) kann entweder eingerichtet oder über eine .stylx-Datei aus dem VertiGIS Networks Domain Package importiert werden. Für die Publisher Map ist die Symbolisierung nicht relevant.



  4. Datenquelle der Publisher Map auf die Enterprise-Geodatenbank (via Verbindungsdatei des Benutzers) setzen

    Siehe: Reparieren von defekten Datenquellen für Layer und Tabellen



Feature-Service und Webkarte(n) publizieren

  1. Datenquelle auf dem Server registrieren

    Damit Sie Web-Layer-Daten in einer Enterprise-Geodatenbank referenzieren und möglicherweise auch bearbeiten können, registrieren Sie die Datenbank bei dem Server, der mit Ihrem Portal verbunden ist.

    Siehe: Verwalten registrierter Data Stores: Registrieren einer Datenbank als Data Store

    Registrierkarte Freigeben in der Gruppe Verwalten > Datenspeicher > Hinzufügen > Datenbank

    Parameter:

    Titel Name vergeben z.B. Berlin_UN
    Tags optional
    Portalordner optional
    Publisher-Datenbankverbindung Importieren > Datenbankverbindungsdatei des Benutzers auswählen (.sde Datei)
    Server Datenbankverbindung "Die gleiche wie die Publisher-Datenbankverbindung"
    Wählen Sie die Server aus, denen Sie den Data Store hinzufügen möchten Server wählen und auf "Überprüfen" klicken
    Freigabeebene z.B. "ArcGIS Enterprise"



  1. Auf dem Server und dem Portal Ordner z.B. "Berlin_un" erstellen (optionaler Schritt zur besseren Übersicht)



  1. Veröffentlichung der Publisher Map als Web Layer

    Siehe: Freigeben eines Web-Feature-Layers

    Registerkarte Freigeben in der Gruppe Freigeben als > Dropdown-Pfeil Web-Layer > Web-Layer veröffentlichen

    Name z.B. "Publisher Map"
    Registrierte Daten referenzieren Option "Kartenbild" auswählen und das Kontrollkästchen "Feature" aktivieren.
    Portalordner z.B. "Berlin_un"
    Server und Ordner Server angeben, Ordner z.B. "Berlin_un"
    Freigabeebene z.B. "ArcGIS Enterprise"



  2. Datenquelle der Consumer Map(s) auf den in Schritt 3 erstellten Feature-Service setzen

    Siehe: Reparieren von defekten Datenquellen für Layer und Tabellen



  1. Veröffentlichung der Consumer Map(s) als Webkarte

    Siehe: Freigeben einer Webkarte

    Registerkarte Freigeben in der Gruppe Freigeben als > Webkarte

    Name z.B. "Consumer Map"
    Portalordner z.B. "Berlin_un"
    Freigabeebene z.B. "ArcGIS Enterprise"



Bereitstellung von VertiGIS Networks Solutions

Im letzten Schritt wird der veröffentlichte Feature-Service als Datenquelle registriert. Danach kann die Bereitstellung einer neuen VertiGIS Networks Solution erfolgen.

  1. Solution Manager starten



  2. Datenquelle registrieren

    Der Feature Service muss als Datenquelle für die Verwendung in einem Deployment registriert und damit zugreifbar gemacht werden.

    Siehe: Datenquellen verwalten

    Bereich Datenquelle in der Registrierkarte Nicht registriert > Aktionsmenü des Feature-Service > Registrieren > Datenquellenname, -version und die Domäne(n) angeben

    Nun erscheint die registrierte Datenquelle im Bereich der registrierten Datenquellen.



  1. Deployment durchführen

    Siehe: Deployment durchführenBereich Deployment > für ein neues Deployment > Solution Package, die Datenquelle, die Webkarte wählen > weitere Parameter angeben > Validierung > Abschluss des Deployments

    Für Details zu den Parameterwerten siehe hierzu die Benutzerhandbücher von VertiGIS Network Editor, VertiGIS Network Explorer und VertiGIS Network Simulator.



  2. App öffnen

    Bereich Deployment > Aktionsmenü > Start App



  3. Optional: Konfiguration

    Die VertiGIS Networks Solutions können mit allen Möglichkeiten, die der VertiGIS Studio Web Designer bietet, individuell angepasst werden.

    Bereich Deployment > Aktionsmenü > Open App in Designer
