xPlanung: Geometrische Konformitätsprüfung und Behebung von Flächenschlussproblemen

Inhalt:

1. Geometrische Konformitätsbedingungen
2. Lücken (B0_Gaps: GML_...)
3. Überstände (B0_Protrusion: GML_...)
4. Überlappungen (B0_Inters: GML_...)
5. Einzelstützpunkte
6. Gesamtergebnis



1. Geometrische Konformitätsprüfungen

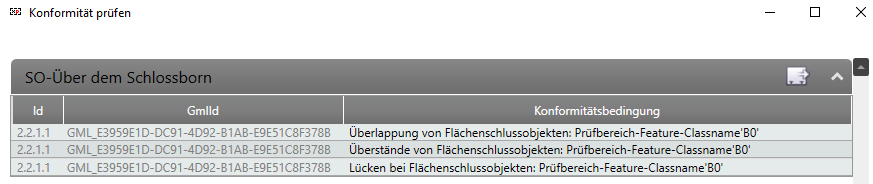

Bei der geometrischen Konformitätsprüfung (Flächenschlussprüfung) können 4 unterschiedliche Fehlermeldungen erscheinen:

1. Lücken bei Flächenschlussobjekten
2. Überstände bei Flächenschlussobjekten
3. Überlappungen bei Flächenschlussobjekten
4. Einzelstützpunkte von Flächenschlussobjekten



Erläuterungen zur Behebung der Konformitätsergebnisse finden Sie in der Online-Hilfe von GeoOffice xPlanung:

• Flächenschlussprüfung
• Flächenschlussprobleme lösen

Auch die Definition aus den Konformitätsbedingungen der XPlanung sind zu beachten (Version 6.0.2, Seite 21, Abschnitt 2.2.1, siehe auch Releases der xLeitstelle):

Alle Objekte mit flächenhaftem Raumbezug, die zur Ebene 0 (ebene== 0) gehören und bei denen das Attribut flaechenschluss den Wert true hat (Flächenschlussobjekte), müssen die Flächenschlussbedingung erfüllen. Das bedeutet, dass sich die jeweiligen Flächen nicht überlappen, sondern nur an gemeinsamen Rändern berühren dürfen und jeweils identische Stützpunkte aufweisen müssen.



2. Lücken (B0_Gaps: GML_...)

Hier sind fehlende bzw. nicht übereinstimmende Stützpunkte bei den Flächenschlussobjekten und dem Planobjekt das Problem:

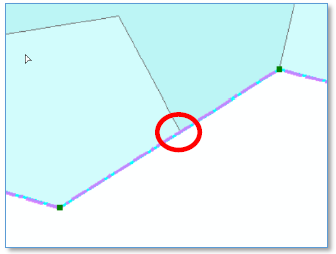

  Stützpunkte Baugebietsteilfläche:                                  Stützpunkte Grünfläche:

Stützpunkte Planobjekt:

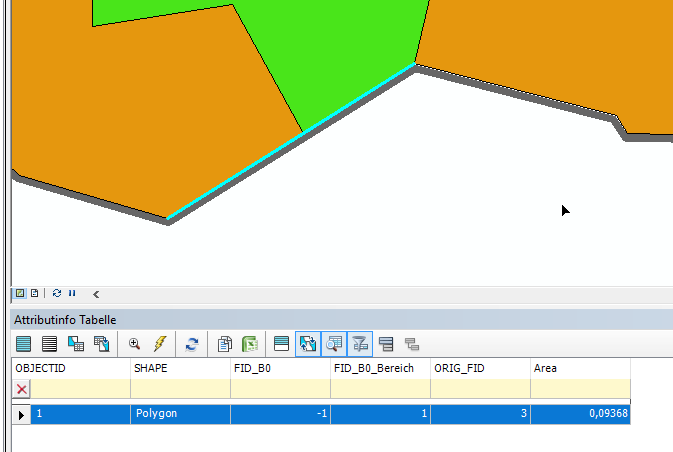

Nachfolgend die Darstellung aus den Originaldaten:

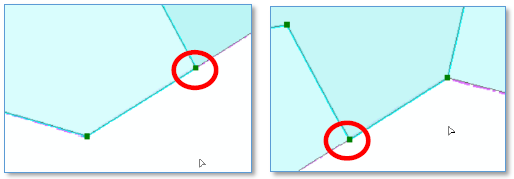

Stützpunkte Baugebietsteilfläche:              Stützpunkt Grünfläche:

Stützpunkte Planobjekt:



Fehlerbehebung:

Hier sind in den Umring des Planobjektes und des Bereiches jeweils ein Stützpunkt einzufügen.



Vorgehensweise:

Nur der jeweilige Layer Plan oder Bereich ist im Inhaltsverzeichnis aktiv.

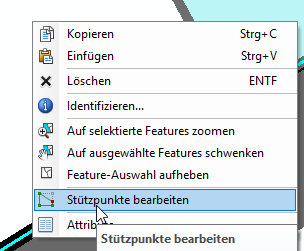

Das Objekt Plan in den Skizzenmodus setzen. Dazu das Objekt selektieren und mit Rechtsklick das Kontextmenü öffnen.

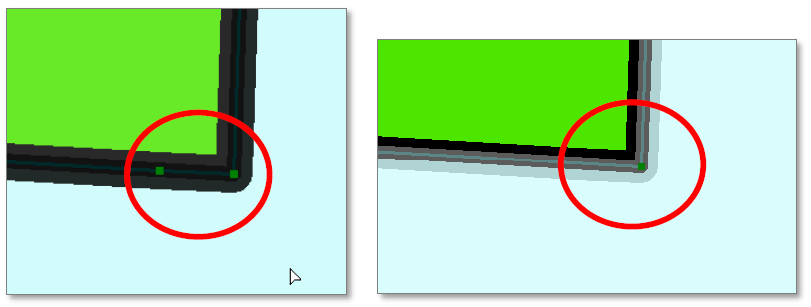

Anschließend mit einen zusätzlichen Stützpunkt in den Umring Plan/Bereich setzen. Hierbei sind die Fangeinstellungen zu beachten (nur Stützpunkte und Endpunkte):

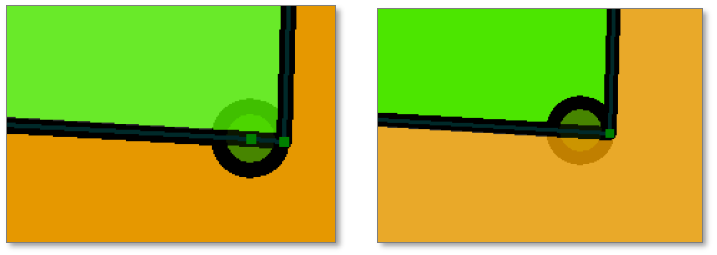

Nun mit dem Cursor den neu erzeugten Stützpunkt auf den vorhandenen Stützpunkt der Grünfläche (Beispiel Originaldaten) ziehen. Das Snapping wird entsprechend angezeigt (hier: GF_PRZ):





3. Überstände (B0_Protrusion: GML_...)

Bei Überständen handelt es sich um Flächenobjekte eines Planobjektes, die am Rand des Planobjektes überstehen und somit „abgeschnitten“ bzw. ausgeschnitten werden müssen.



Überstand 1:



Überstand 2:

Hier ist das Problem, das die Stützpunkte aus der oberen Baugebietsteilfläche und der Grünfläche nicht mit den Stützpunkten des Planobjektes identisch sind bzw. vorhanden sind.

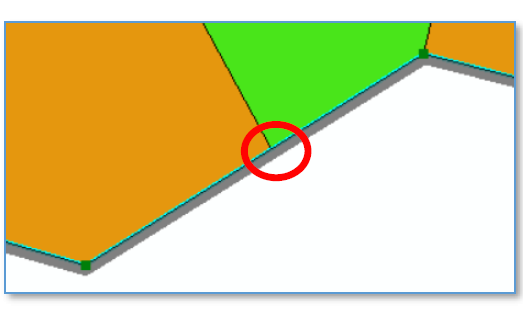

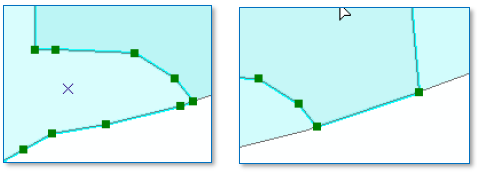

Stützpunkte Baugebietsteilfläche:                                   Stützpunkte Grünfläche:

Stützpunkte Planobjekt:

Nachfolgend die Darstellung aus den Originaldaten:

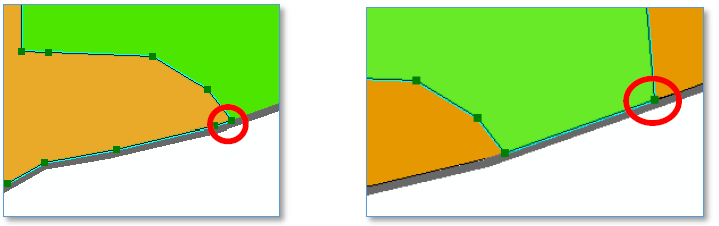

Stützpunkte Baugebietsteilfläche      Stützpunkt Grünfläche

Stützpunkt Planobjekt:

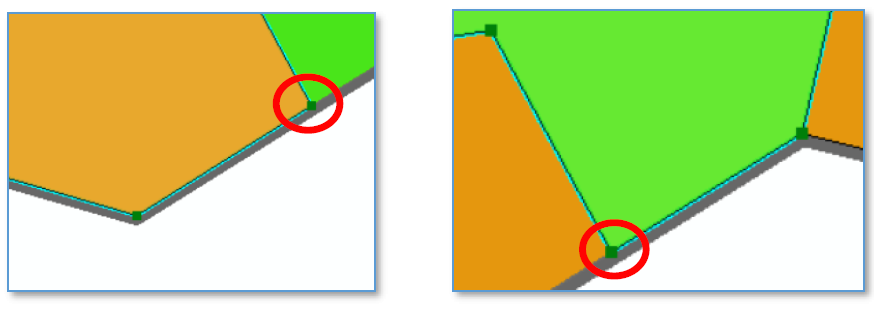

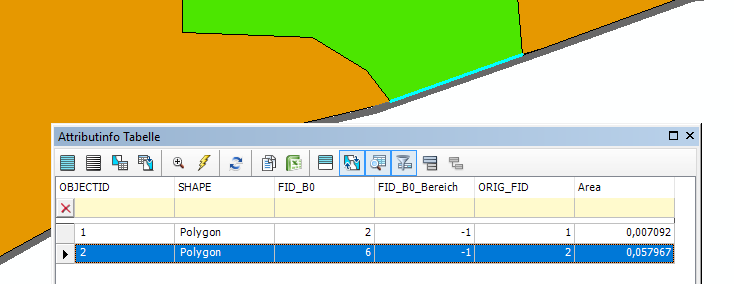

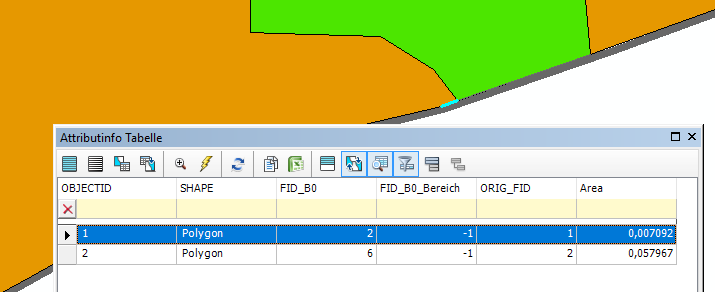

Durch die fehlenden Stützpunkte (rot markiert) kommt es zu Überständen der Flächen Baugebietsteilfläche und Grünfläche mit dem Planobjekt von 0,007 qm und 0,06 qm.



Fehlerbehebung:

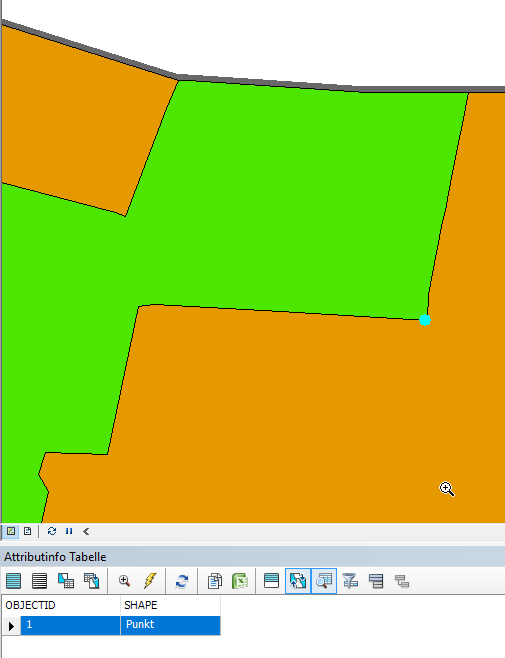

Hier kann beispielsweise mit der Funktion „Ausschneiden“ von ArcGIS gearbeitet werden. Die überstehende Fläche in der AttributInfo Tabelle markieren und die Funktion „Ausschneiden“ aktivieren.

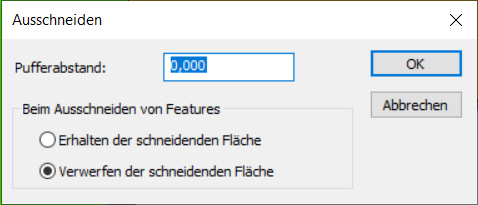

   Es erscheint nachfolgender Dialog:



Diesen mit OK bestätigen.

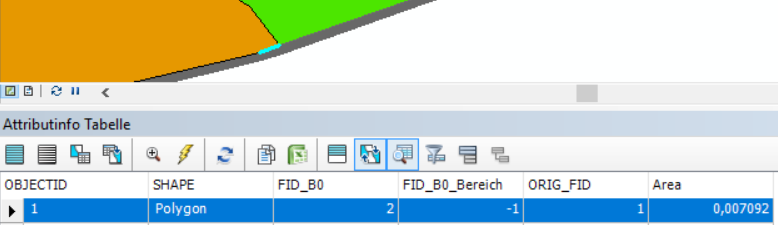

Ergebnis: Es sind keine Überstände mehr vorhanden.





4. Überlappungen (B0_Inters: GML_...)

Hier handelt es sich um Überlappungen von Flächenschlussobjekten innerhalb eines Planes.

Hier ergibt sich die Problematik aus unterschiedlichen Stützpunkte bei den Flächen:

• Baugebietsteilfläche: Sonderbaufläche > SondergebietErholung sowie
• der Grünfläche östlich davon.

Stützpunkte Baugebietsteilfläche:                                           Stützpunkte Grünfläche:

Nachfolgend die Darstellung aus den Originaldaten:

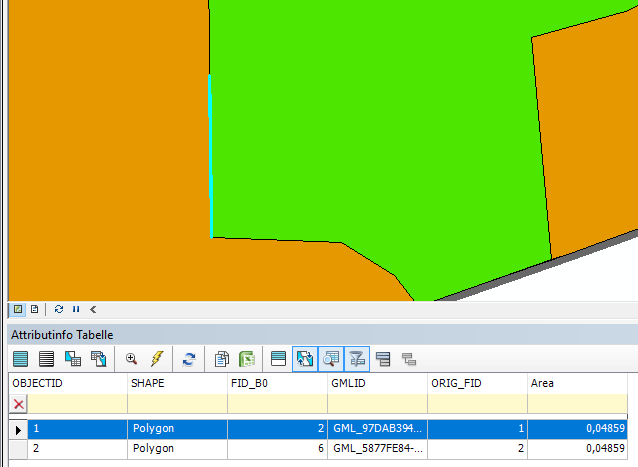

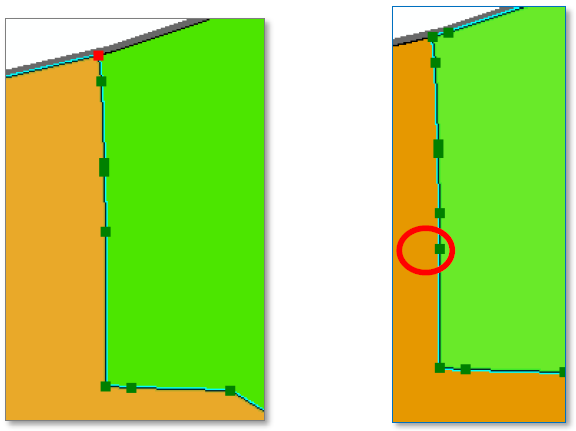

Durch diesen zusätzlichen Stützpunkt (rot markiert) kommt es in Verbindung zu dem unteren Punkt zu einer Überlappung von 0,04 qm.



Fehlerbehebung:

Zusätzlichen Stützpunkt in der Grünfläche löschen und die Konformitätsprüfung erneut durchführen. Anschließend sollte keine Überlappung mehr vorhanden sein.





5. Einzelstützpunkte

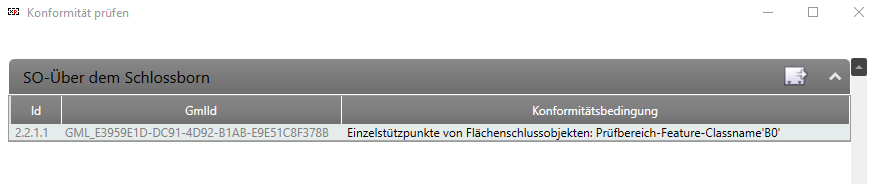

Nach Behebung der geom. Konformitätsfehler Lücken, Überlappung und Überstände wird unter Umständen nach einer erneuten Konformitätsprüfung der Hinweis auf Einzelstützpunkte ausgewiesen:

Haben zwei Flächen eine gemeinsame Kante mit nicht identischen Stützpunkten, so werden diese als Vertices – Einzelstützpunkte bezeichnet.

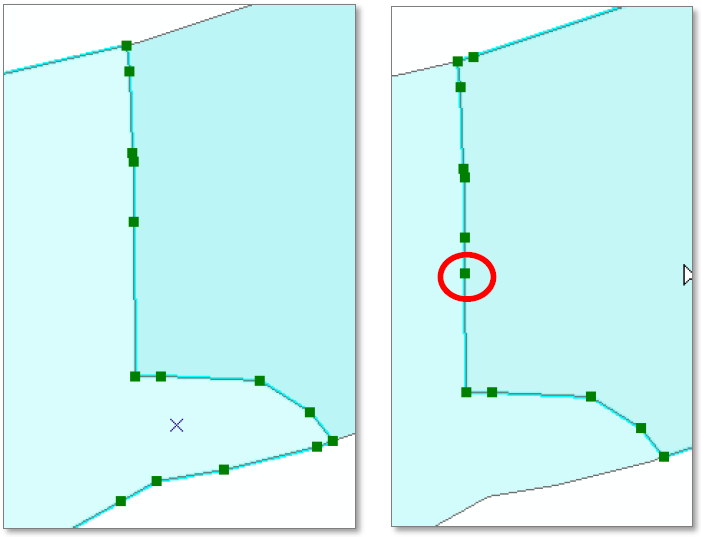

Hier ist die Problematik, dass die Grünfläche und die Baugebietsteilfläche (Sonderbaufläche) eine gemeinsame Kante haben, aber die Stützpunkte nicht identisch sind:



Stützpunkte Grünfläche:                                                     Stützpunkte Baugebietsteilfläche:



Nachfolgend die Darstellung aus den Originaldaten:

Stützpunkte Grünfläche:                                           Stützpunkte Baugebietsteilfläche:



Fehlerbehebung:

Überzählige Stützpunkte löschen (hier im Beispiel aus der Kante der Grünfläche).



6. Gesamtergebnis

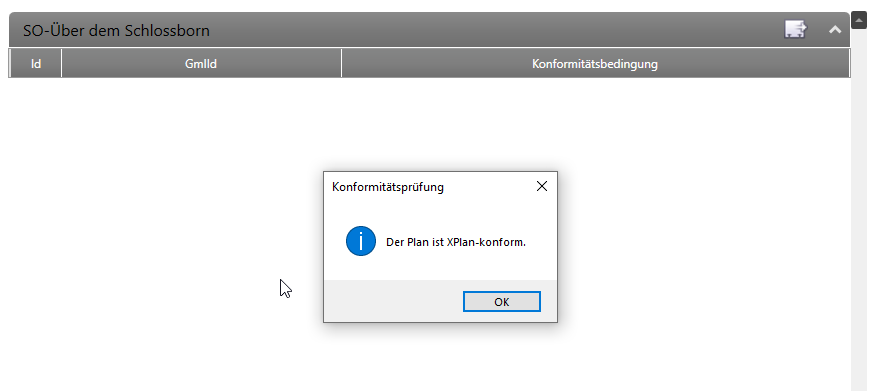

Der Plan ist nach der Durchführung der Fehlerbehebungen XPlan-konform:
