“Send web request” Activity fails to print the output json file in Alert!

Hi All,

“Send web request” Activity fails to print the output json file in Alert!

For Example, I have 2 workflows:

Workflow1: The client workflow that allow the end user to upload file (.dwg)

Workflow2: The server workflow that take the uploaded file (.dwg) and put in in the “send web request” activity

Send web request url is the published fme workbench that convert (.dwg) file to json file

The below 2 workflow that I built but the json file is not printed in the alert! And the workflow didn’t return any error and display the json in the console, what could be the issue here?

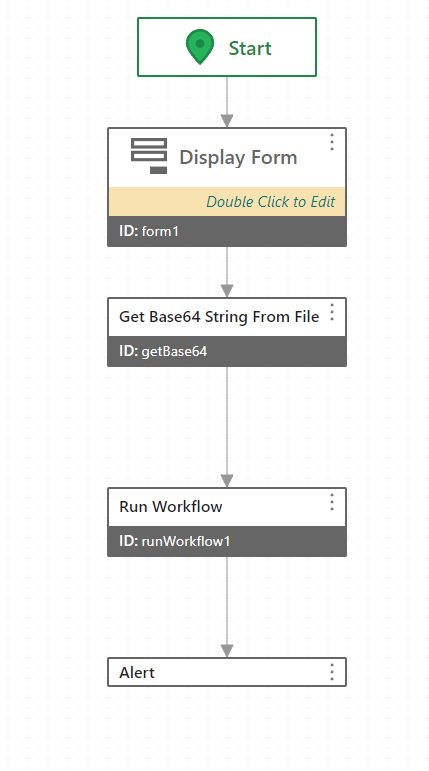

Client WF

{
  "_properties": {
    "isServerWorkflow": false
  },
  "components": [
    {
      "id": 2,
      "steps": [
        {
          "id": 3,
          "inputs": {},
          "position": "0,0",
          "purpose": "start",
          "title": "Start",
          "transitions": [
            {
              "id": 6,
              "inputs": {},
              "position": "90,60 90,110",
              "sourceConnector": "bottom",
              "target": {
                "id": 4
              }
            }
          ]
        },
        {
          "action": "gcx:wf:forms:form:DisplayForm",
          "id": 4,
          "inputs": {
            "form": {
              "accessors": [],
              "code": "resources.forms[values.id]",
              "values": {
                "id": 5
              }
            }
          },
          "name": "form1",
          "position": "-30,110",
          "title": "Display Form",
          "transitions": [
            {
              "id": 12,
              "inputs": {},
              "position": "90,230 90,280",
              "sourceConnector": "bottom",
              "target": {
                "id": 11
              }
            }
          ]
        },
        {
          "action": "gcx:wf:core::GetBase64StringFromFile",
          "id": 11,
          "inputs": {
            "file": {
              "accessors": [
                "$form1"
              ],
              "annotations": [
                {
                  "count": 6,
                  "index": 0,
                  "kind": "idref"
                }
              ],
              "code": "$form1.state.filePicker1.value.files[0]",
              "source": "$form1.state.filePicker1.value.files[0]"
            }
          },
          "name": "getBase64",
          "position": "-30,280",
          "title": "Get Base64 String From File",
          "transitions": [
            {
              "id": 59,
              "position": "90,350 90,470",
              "sourceConnector": "bottom",
              "target": {
                "id": 58
              },
              "targetConnector": "top"
            }
          ]
        },
        {
          "action": "gcx:wf:ui::Alert",
          "id": 20,
          "inputs": {
            "text": {
              "accessors": [
                "$runWorkflow1"
              ],
              "annotations": [
                {
                  "count": 13,
                  "index": 0,
                  "kind": "idref"
                }
              ],
              "code": "$runWorkflow1.result.output",
              "source": "$runWorkflow1.result.output"
            },
            "title": "json file"
          },
          "position": "-30,640",
          "title": "Alert"
        },
        {
          "action": "gcx:wf:core::RunWorkflow",
          "id": 58,
          "inputs": {
            "arguments": {
              "accessors": [
                "$getBase64",
                "$form1"
              ],
              "annotations": [
                {
                  "count": 10,
                  "index": 27,
                  "kind": "idref"
                },
                {
                  "count": 6,
                  "index": 55,
                  "kind": "idref"
                }
              ],
              "code": "{ base64FromClientWorkflow: $getBase64.result,\n    fileName: $form1.state.filePicker1.value.files[0].name }",
              "source": "{base64FromClientWorkflow: $getBase64.result,\nfileName:$form1.state.filePicker1.value.files[0].name}"
            },
            "url": "https://lubnaj-pc.molg.pna.ps/adaptor/home/item.html?id=7b20acfe3ab84015b9d59fb738fff873"
          },
          "name": "runWorkflow1",
          "position": "-30,470",
          "title": "Run Workflow",
          "transitions": [
            {
              "id": 60,
              "position": "90,540 90,640",
              "sourceConnector": "bottom",
              "target": {
                "id": 20
              }
            }
          ]
        }
      ]
    }
  ],
  "designerVersion": "5.30.1+1",
  "forms": [
    {
      "defaults": {},
      "elements": {
        "filePicker1": {
          "enabled": true,
          "fileTypes": "*",
          "index": 0,
          "prompt": {
            "markdown": "Add File"
          },
          "rowIndex": 0,
          "rowNumber": 0,
          "size": 1,
          "title": {
            "markdown": "File Picker"
          },
          "type": "FilePicker"
        },
        "footer": {
          "enabled": true,
          "items": {
            "0": {
              "default": true,
              "index": 0,
              "label": {
                "markdown": "Submit"
              },
              "validates": true,
              "value": "submit"
            },
            "1": {
              "index": 1,
              "label": {
                "markdown": "Cancel"
              },
              "validates": false,
              "value": "cancel"
            }
          },
          "section": "footer",
          "type": "ButtonBar"
        },
        "header": {
          "section": "header",
          "title": {
            "markdown": "Form Title"
          },
          "type": "Header"
        }
      },
      "id": 5
    }
  ],
  "licenseInfo": {
    "licenseUrl": "https://lubnaj-pc.molg.pna.ps/vertigisstudio/workflow/service/auth/license"
  },
  "start": {
    "id": 3
  }
}

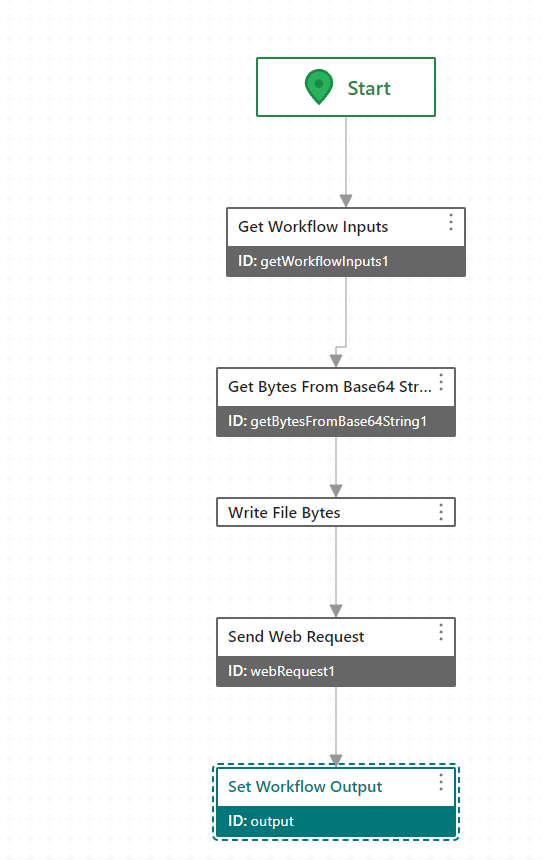

Server WF

{
  "_properties": {
    "isServerWorkflow": true
  },
  "components": [
    {
      "id": 2,
      "steps": [
        {
          "id": 3,
          "inputs": {},
          "position": "150,-100",
          "purpose": "start",
          "title": "Start",
          "transitions": [
            {
              "id": 24,
              "position": "240,-40 240,50",
              "sourceConnector": "bottom",
              "target": {
                "id": 8
              }
            }
          ]
        },
        {
          "action": "gcx:wf:server::WriteFileBytes",
          "id": 6,
          "inputs": {
            "bytes": {
              "accessors": [
                "$getBytesFromBase64String1"
              ],
              "annotations": [
                {
                  "count": 26,
                  "index": 0,
                  "kind": "idref"
                }
              ],
              "code": "$getBytesFromBase64String1.result",
              "source": "$getBytesFromBase64String1.result"
            },
            "path": {
              "accessors": [
                "$getWorkflowInputs1"
              ],
              "annotations": [
                {
                  "count": 19,
                  "index": 43,
                  "kind": "idref"
                }
              ],
              "code": "\"C:/ProgramData/Geocortex/Workflow/fme/\" + $getWorkflowInputs1.inputs.fileName",
              "source": " \"C:/ProgramData/Geocortex/Workflow/fme/\" +$getWorkflowInputs1.inputs.fileName\n\n\n"
            }
          },
          "position": "110,340",
          "title": "Write File Bytes",
          "transitions": [
            {
              "id": 30,
              "position": "230,370 230,460",
              "sourceConnector": "bottom",
              "target": {
                "id": 18
              },
              "targetConnector": "top"
            }
          ]
        },
        {
          "action": "gcx:wf:core::GetWorkflowInputs",
          "id": 8,
          "inputs": {},
          "name": "getWorkflowInputs1",
          "position": "120,50",
          "title": "Get Workflow Inputs",
          "transitions": [
            {
              "id": 25,
              "position": "240,120 240,190 230,190 230,210",
              "sourceConnector": "bottom",
              "target": {
                "id": 11
              },
              "targetConnector": "top"
            }
          ]
        },
        {
          "action": "gcx:wf:core::GetBytesFromBase64String",
          "id": 11,
          "inputs": {
            "base64": {
              "accessors": [
                "$getWorkflowInputs1"
              ],
              "annotations": [
                {
                  "count": 19,
                  "index": 0,
                  "kind": "idref"
                }
              ],
              "code": "$getWorkflowInputs1.inputs.base64FromClientWorkflow",
              "source": "$getWorkflowInputs1.inputs.base64FromClientWorkflow"
            }
          },
          "name": "getBytesFromBase64String1",
          "position": "110,210",
          "title": "Get Bytes From Base64 String",
          "transitions": [
            {
              "id": 28,
              "position": "230,280 230,340",
              "sourceConnector": "bottom",
              "target": {
                "id": 6
              },
              "targetConnector": "top"
            }
          ]
        },
        {
          "action": "gcx:wf:core:request:WebRequest",
          "id": 18,
          "inputs": {
            "expect": "json",
            "headers": {
              "accessors": [],
              "annotations": [],
              "code": "{ \"Header\": \"headers\",\n    \"Content-Type\": \"Application/json\" }",
              "source": "{\"Header\": \"headers\",\n\"Content-Type\": \"Application/json\"}"
            },
            "method": "POST",
            "query": {
              "accessors": [
                "$getWorkflowInputs1"
              ],
              "annotations": [
                {
                  "count": 19,
                  "index": 0,
                  "kind": "idref"
                }
              ],
              "code": "$getWorkflowInputs1.inputs.fileName",
              "source": "$getWorkflowInputs1.inputs.fileName"
            },
            "timeout": 1000,
            "url": "http://10.111.60.100/fmedatastreaming/Samples/CAD_To_GIS.fmw?"
          },
          "name": "webRequest1",
          "position": "110,460",
          "title": "Send Web Request",
          "transitions": [
            {
              "id": 41,
              "position": "230,530 230,610",
              "sourceConnector": "bottom",
              "target": {
                "id": 33
              },
              "targetConnector": "top"
            }
          ]
        },
        {
          "action": "gcx:wf:core::SetWorkflowOutput",
          "id": 33,
          "inputs": {
            "name": "json file send web request",
            "value": {
              "accessors": [
                "$webRequest1"
              ],
              "annotations": [
                {
                  "count": 12,
                  "index": 0,
                  "kind": "idref"
                }
              ],
              "code": "$webRequest1.json",
              "source": "$webRequest1.json"
            }
          },
          "name": "output",
          "position": "110,610",
          "title": "Set Workflow Output"
        }
      ]
    }
  ],
  "designerVersion": "5.30.1+1",
  "licenseInfo": {
    "licenseUrl": "https://lubnaj-pc.molg.pna.ps/vertigisstudio/workflow/service/auth/license"
  },
  "start": {
    "id": 3
  }
}

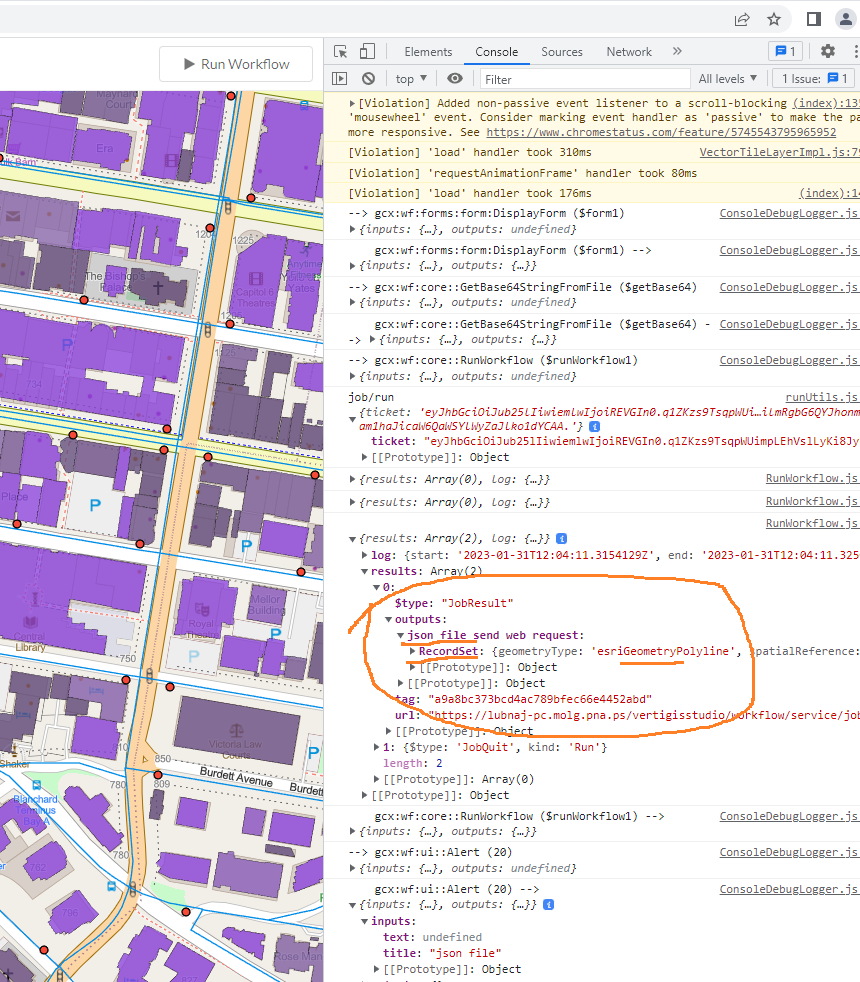

console output:

Best,

Lubna
